ЭЛЕКТРИЧЕСКАЯ АНТЕННА "ERA-MAX"

Метод сопротивлений без заземлений статья (zip) скачать		Тех. описание скачать
Элктро- профилирование с незаземленными рабочими линиями (djvu)		Электро- профилирование с установками серединного градиента Б.Г. Сапожников ((djvu))

Электрическая антенна предназначена для проведения электроразведочных работ методами сопротивлений в условиях поверхностного покрова, неблагоприятного для устройства заземлений.
Антенна состоит из двух блоков повторителей напряжения с высокими входными и низкими выходными сопротивлениями. Электронные схемы повторителей заключены в металлические экраны и герметизированы заливкой компаунда. Через соответствующий разъём выходы повторителей подключаются к входному разъёму измерителя аппаратуры "ERA-MAX".

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
рабочие частоты	: 625; 1250; 2500 Гц
входное активное сопротивление	:  100 гОм  (мин.)
входная емкость	:  0,05 пФ  (макс.)
коэффициент передачи по напряжению	:  1 +- 0,05
подавление синфазной помехи	:  (40 – 50) дБ
источник питания	:  сеть питания измерителя
средства ориентирования воздушной антенны	:  жидкостной компас, вертикальный и  горизонтальный уровни
масса;  габаритные размеры	:  1.3 кг;  290х75х55 мм (воздушная антенна) 0.3 кг;  20х180 мм (вх. блок активного  электрода)
входные приемные устройства	: два телескопических электрода длиной до1030 мм (воздушная антенна)

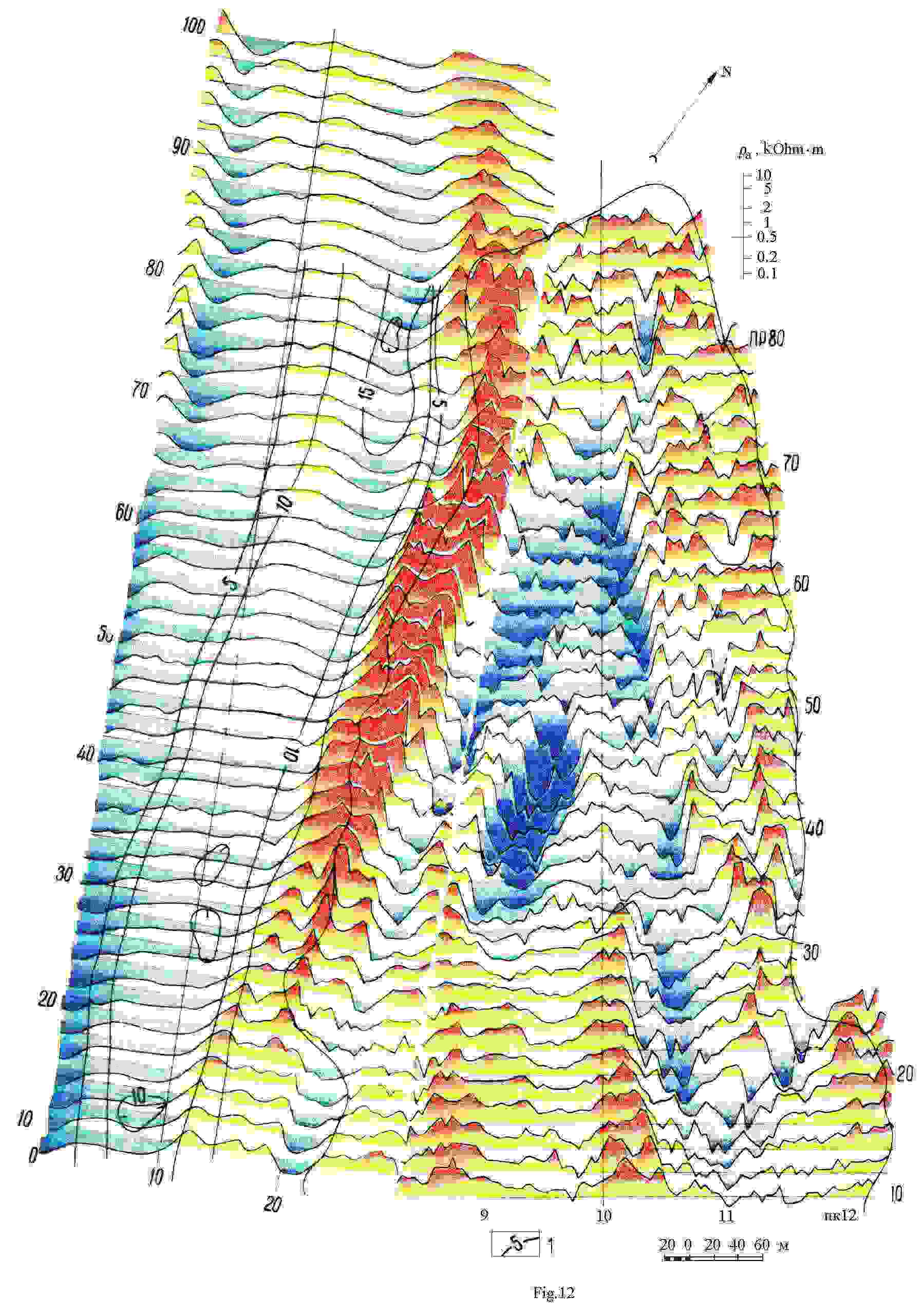

Пример зимних и летних производственных работ, выполненных с телескопической антенной с эффетивной длиной 1м. Длины питающих линий "АВ" 600м.
